Полное руководство по цветовой кодировке перекрестного кабеля utp

Оболочки кабельных проводов: PVC, LSZH, LSLTx

Когда выбираете кабель для внутренней прокладки, важно учитывать тип оболочки провода. Различные оболочки могут иметь разные свойства и использование. Вот некоторые распространенные типы оболочек:

PVC (Поливинилхлорид)

• Преимущества:

  • Дешевый
  • Хорошая гибкость
  • Удобно устанавливать

• Недостатки:

  • Если горит, выделяет токсичные газы
  • Не рекомендуется для установки в зданиях с пожароопасными условиями

LSZH (Low Smoke Zero Halogen)

• Преимущества:

  • Не выделяет токсичных газов при горении
  • Идеально подходит для зданий с высокими стандартами безопасности

• Недостатки:

  • Обычно более дорогой, чем PVC
  • Может быть менее гибким, чем PVC

LSLTx

• LSLTx – это серия стандартов для негорючей оболочки
• Имеет свойства сравнимые с LSZH, но может быть более специфичным по требованиям

Теперь, когда вы знаете разницу между оболочками кабельных проводов, вы можете выбрать подходящий тип для своего проекта. Не забудьте также обратить внимание на цвет одежки провода, чтобы правильно ориентироваться при его установке.

Подключение интернет-кабеля к розетке

При подключении интернет-кабеля к розетке возникают некоторые трудности, особенно если цвета пар на коннекторе в вашем случае перепутаны. Обычно используются такие пары проводов: бело-оранжевый – оранжевый; бело-зеленый – зеленый. Однако, если у вас нет возможности соответствовать этим стандартам, есть несложный способ подключения.

Разборка цветовых пар

1. Проведите тестирование контактов розетки с помощью тестера.
2. В случае нарушения цвето-кодировки, подключите провода согласно таблице:
   • БК – вместо БО
   • К – вместо О
   • БС – вместо БЗ
   • С – вместо З

Экономия провайдера

Провайдеры часто экономят на кабеле и соединяют двух абонентов через один провод. Это позволяет им обойтись 2/4 проводами в соответствии с требованиями 100 base-t (100 мегабит). При этом скорость ограничивается до 100Мбит/сут.

Подключение интернет-кабеля к розетке

Чтобы удобно и без провисаний провести кабель до места соединения, существует несколько решений:

1. Провести кабель до ремонта и спрятать его в стене или кабель-канале.
2. Использовать современные плинтуса с каналами для нескольких кабелей.

Интернет-розетка

Интернет-розетка – это устройство для подключения электроники к интернету через разъем RJ-45. Розетки бывают встраиваемые и накладные, оба варианта имеют свои преимущества, на ваш выбор.

Ссылка на изображение 1

Ссылка на изображение 2

Подключение интернет-розетки кабеля UTP

К розетке подходит специальный тип проводки, называемый витой парой, который содержит 8 отдельных медных проводников, свитых между собой в четыре пары. Такая система подключения обеспечивает высокую скорость передачи данных (до 1 Гб/сек), за счет сглаживания электромагнитных помех.

Подготовка к подключению

Для выдалбливания подходящего отверстия под подрозетник, можете воспользоваться перфоратором и специальной коронкой.

На первом этапе вскройте розетку. Розетка может быть соединена винтами или зажимами. Если есть специальные направляющие для провода, пропустите кабель через них. В некоторых случаях крепление провода к розетке обеспечивается обычной утяжкой.

Далее снимите оплетку с кабеля. Сделать это необходимо максимально осторожно, чтобы не повредить жилы кабеля.

Подключение кабеля UTP

Распутайте жилы кабеля и вставьте их согласно цветовой маркировке на розетке. Вам поможет схема подключения витой пары по цветам.

ВАЖНО! Выбранная вами схема должна использоваться и при обжиме кабеля RJ-45, и при установке пластикового коннектора.

После этого, используя тоненькую отвёртку, зажмите кабель в коннекторе. Утяжкой зафиксируйте кабель в розетке и закройте ее. В некоторых типах розеток для этих целей присутствует специальная крышечка, которая фиксирует жилы в их рабочем состоянии. Обрежьте торчащие излишки жил. На этом подключение кабеля к интернет-розетке завершено.

Проверка кабеля UTP

Чтобы проверить, является ли кабель UTP перекрестным, можно использовать кабельный тестер или мультиметр. Эти устройства позволят проверить целостность проводов и определить, соединены ли пары напрямую или перекрестно.

1. Подключите один конец кабеля к одному из устройств, которые вы хотите подключить.
2. На другом конце кабеля определите пары проводов с помощью обжимного инструмента или кусачек.
3. С помощью кабельного тестера или мультиметра проверьте целостность проводов. Если пары соединены напрямую, непрерывность будет сохраняться в одной паре. Если пары перекрёстно соединены, непрерывность будет прервана.
4. Повторите процедуру на обоих концах кабеля, чтобы убедиться, что пары подключены одинаково на обоих концах.

Как меняются цвета при отключении сетевого кабеля?

Чтобы самостоятельно обжать кабель, в первую очередь понадобится кримпер для разъемов RJ. Инструмент похож на плоскогубцы, но имеет специальный разъем, который при сдавливании рукоятей зажимает жилы ножами коннектора, обеспечивая надежное соединение с контактными площадками. В продаже можно найти универсальные кримперы, предназначенные для двух-трех типов разъемов.

Полный гид по правильной распиновке кабеля RJ45

Также есть такое понятие – распиновка и ее нужно правильно сделать. В кабеле есть 8 жил разных цветов:

• Бело-оранжевый
• Оранжевый
• Бело-зеленый
• Синий
• Бело-синий
• Зеленый
• Бело-коричневый
• Коричневый

Распиновка может выполняться двумя вариантами – А и В. В наших стандартных интернет-сетях для подключения к компьютеру используют последний вариант распиновки. На Западе наоборот, больше любят первый. От применения противоположного варианта ничего критического не произойдет, может наблюдаться лишь незначительная потеря скорости.

Подготовка коннектора RJ45

Итак, согласно картинке, сверху вниз необходимо расположить жилы в коннекторе и обжать с помощью кримпера, после чего разъем RJ45 готов к подключению.

Если стоит выбор, где купить коннекторы для кабеля, выбирайте проверенного и надёжного поставщика. Компания AVS Electronics предлагает огромный выбор коннекторов и разъемов RJ45. Мы предлагаем товары по разумным ценам и высокого качества.

Высокая пропускная способность для быстрой передачи данных

Наш гибкий и прочный кабель RJ550 с полосой пропускания до 45 МГц обеспечивает высокоскоростную передачу данных. Он идеально подходит для серверных приложений, облачных вычислений, видеонаблюдения и потоковой передачи видео высокой четкости в Интернете.

Варианты подключения

Есть несколько технологий кабельного доступа в интернет.

Ethernet

Эту технологию можно использовать, если у вас нет возможности провести Ethernet-кабель от провайдера и при этом есть телефонная линия. Понадобится ADSL-модем. Технология обеспечивает стабильный доступ в интернет без прокладки нового кабеля и работает параллельно с телефонной голосовой связью. Но уровень связи зависит от качества провода. Также особенностью ADSL является асимметричный обмен данными: пользователь передает информацию значительно медленнее, чем получает. К абоненту данные поступают со скоростью до 10 Мбит/с, а от абонента они передаются со скоростью до 1,4 Мбит/с.

GPON

В этом случае используется оптоволоконный кабель, который поддерживает скорость передачи данных на уровне до 1 Гбит/с. Обязательно понадобится специальный модем типа ONT (Optical Network Terminal).

Как выбрать интернет-провайдера

Вот что необходимо учесть при выборе интернет-провайдера.

Зелёный цвет оболочки. LTx

Индекс LTx – это сокращение от англоязычного словосочетания LowToхic, которое переводится как малотоксичный. Все кабели LTx имеют эквивалентный показатель токсичности продуктов горения изделия. Величина токсичности зелёной оболочки должна быть больше 120 г/м3.

Кабель с пониженным выделением токсичных веществ прокладывают в больницах, поликлиниках, детских садах, домах престарелых – там, где в случае пожара не у всех получится быстро покинуть здание. Зелёный кабель гарантирует безопасность для тех, кто особенно нуждается в защите – детей и пожилых людей.

Кабели LSZH и LSLTx подходят как для одиночной прокладки, так и для групповой (то есть, в пучке проводов с другими видами кабеля) – на оболочке такое свойство обозначается как «нг (А)».

Действия по созданию перекрестного сетевого кабеля

Выполните следующие действия, чтобы сделать перекрестный сетевой кабель:

1. Сначала отрежьте сетевой кабель UTP до нужной длины. 2. С помощью инструмента для зачистки проводов зачистите внешнюю оболочку кабеля примерно на 2 см, обнажая восемь внутренних проводов. 3. Расположите провода в соответствии со стандартом проводки T568B на обоих концах кабеля. Порядок нитей на каждом конце должен быть следующий: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. 4. Вставьте провода в разъем RJ45, убедившись, что провода вставлены полностью и в правильном порядке. 5. С помощью обжимного инструмента закрепите разъем RJ45 на кабеле, убедившись, что провода надежно закреплены. 6. Повторите шаги 3–5 на другом конце кабеля.

Какой цветовой код используется для создания перекрестного сетевого кабеля?

Цветовой код для создания перекрестного сетевого кабеля важно знать, если вы хотите установить прямое соединение между двумя сетевыми устройствами, например двумя компьютерами. В отличие от прямого сетевого кабеля, который используется для подключения различных устройств, перекрестный сетевой кабель обеспечивает прямую связь между аналогичными устройствами.

Цветовая кодировка перекрестного сетевого кабеля соответствует стандарту T568A на одном конце и стандарту T568B на другом конце. Это означает, что пары проводов в проводке пересекаются, чтобы обеспечить прямую связь между подключенными устройствами.

В стандарте T568A порядок кабелей следующий:

– Пара 1 (зелено-белый и зеленый цвет) — Пара 2 (оранжево-белый и оранжевый цвет) — Пара 3 (сине-белый и синий цвет) — Пара 4 (коричнево-белый и коричневый цвет)

С другой стороны, в стандарте T568B порядок кабелей следующий:

— Пара 1 (оранжево-белый и оранжевый цвет) – Пара 2 (зелено-белый и зеленый цвет) — Пара 3 (сине-белый и синий цвет) — Пара 4 (коричнево-белый и коричневый цвет)

Важно отметить, что для создания перекрестного сетевого кабеля необходимо перекрестить только пары 1 и 2. Пары 3 и 4 остаются непересекающимися. Для этого необходимо соединить пару 1 конца T568A с парой 2 конца T568B и наоборот.

Рекомендуется использовать кабельный тестер, чтобы проверить подключение и избежать проблем с подключением. Дополнительно важно помнить, что кабели должны быть хорошо обжаты и правильно подключены к разъемам RJ-45.

Кабель Ethernet Cat 6, круглый сетевой кабель LAN WAN, Cat6, 26AWG, 1 Гбит/с, с высококачественными разъемами RJ45

Наш кабель Ethernet Cat6 — идеальное решение для подключения различных сетевых компонентов локальной сети, включая ПК, серверы, принтеры, маршрутизаторы, распределительные коробки и многое другое. Благодаря медному проводу 26 AWG он обеспечивает надежное универсальное соединение, подходящее для множества сетевых приложений.

Получите производительность Cat 6 по цене, аналогичной Cat5e. Этот кабель разработан с учетом будущего: он поддерживает 10-гигабитный Ethernet и при этом обратно совместим с существующими сетями Cat 5. Он соответствует стандартам производительности Cat6 согласно TIA/EIA 568-C.2 или превосходит их.

Необходимые материалы

Чтобы сделать кроссоверный сетевой кабель, вам потребуются следующие материалы:

– Два разъема RJ45 – Рулон сетевого кабеля UTP – Инструмент для зачистки проводов – Инструмент для обжима

Elfcam® — Ethernet-кабель Cat 6, круглый сетевой кабель LAN WAN, Cat6, 26AWG, 1 Гбит/с, с высококачественными разъемами RJ45 (черный или белый) (REF

– с НДС

Динамическое ценообразование для рекламного предложения

5-летняя гарантия, 30-дневный возврат, 30-дневный обмен.

Тарифы

МТС – заботу о скорости интернета в Москве мы берем на себя!

1 месяц подписки KION ТВ

К сожалению, мы не определили ваш населенный пункт.Пожалуйста, проверьте доступность сети с помощью нашего специалиста через форму связи

Ваша заявка успешно отправлена!

1. В течение нескольких минут после отправки заявки на нашем сайте, наши специалисты свяжутся с Вами по указанному номеру телефона *, для уточнения даты визита специалиста.

2. Наш профессиональный монтажник прибудет к Вам в оговоренное время, привезет договор, произведет качественный монтаж кабеля и настройку оборудования.

Если же в процессе оформления заявки Вы внесли ошибку или хотите изменить какие-то данные, отправьте заявку еще раз и внесите необходимые изменения.

Какое подключение вас интересует?

Ваш запрос на проверку технической возможности успешно отправлен!

Мы позвоним Вам в течение нескольких минут на номер * с ответом о возможности подключения.

Чтобы изменить введенные данные, вы можете отправить запрос еще раз.

Заказ обратного звонка успешно отправлен!

Пожалуйста, ожидайте звонка нашего специалиста в течение нескольких минут на номер *.

Если Вы неправильно ввели номер своего телефона, пожалуйста, отправьте заказ еще раз с верным номером.

Для получения консультации по подключению к сети и тарифам – закажите обратный звонок

Для получения поддержки существующим абонентам, пожалуйста, позвоните по:

Серый цвет оболочки. PVC

Расшифровка аббревиатуры PVC выглядит как рolyvinyl chloride, то есть оболочка с такой маркировкой сделана из поливинилхлорида. Кабели с оболочкой из PVC (серого цвета) используется в основном для одиночной прокладки внутри зданий и сооружений. Они не боятся изгибов и растяжений – всё благодаря пластификаторам в составе.

Тем не менее, оболочка из поливинилхлорида не годится для наружного использования! ПВХ является влагопроницаемым и неустойчивым к ультрафиолету.

Выбор и настройка сетевых протоколов

Сетевой протокол — это набор правил, по которым устройства в сети взаимодействуют между собой. Есть протоколы, которые не только позволяют передавать информацию, но и обеспечивают дополнительные возможности: сжатие данных, шифрование информации и аутентификацию. Их можно использовать, чтобы не дать злоумышленникам перехватить конфиденциальные данные. Такие протоколы надо настраивать.

PPPoE

Это надежный протокол, который легко настроить. Обычно именно его использует провайдер, предоставляющий доступ в интернет.

L2TP

Протокол защищает данные, которые передаются внутри сети, от несанкционированного доступа. Организации используют его, чтобы настроить внутреннюю локальную сеть. Он обеспечивает более высокий уровень информационной безопасности, чем PPPoE.

Если хотите использовать его, также откройте «Центр управления сетями и общим доступом» и выберите «Создание и настройка нового подключения или сети». Но в открывшемся окне надо выбрать «Подключение к рабочему месту», а затем нажать «Далее».

В следующем окне выберите «Использовать мое подключение к Интернету (VPN)».

Введите адрес сервера в строку «Адрес в интернете», а ниже поставьте нужные галочки.

После этого вернитесь к списку сетевых подключений. Здесь надо правой кнопкой мыши кликнуть на созданное подключение, а потом выбрать «Свойства». Необходимо:

VPN

Эта технология повышает уровень безопасности вашего соединения. С ее помощью можно создать защищенное соединение между интернетом и вашим компьютером или ноутбуком. Трафик, который по нему передается, шифруется и не виден посторонним. Такое подключение используется, если необходимо, чтобы данные по сетям передавались безопасно и анонимно.

Нажмите на значок VPN и кликните на «Добавить VPN-подключение».

В открывшемся окне надо ввести данные, предоставленные интернет-провайдером.

Для принятия внесенных изменений нажмите «Сохранить».

Как подключить интернет через кабель

Подключить компьютер или ноутбук к интернету можно по кабелю. Как это сделать? Какие проблемы могут возникнуть? Чем это отличается от подключения по Wi-Fi? Отвечаем в статье на эти вопросы.

26 октября 2023

10 минут на чтение

Тестирование и проверка

После завершения изготовления перекрестного сетевого кабеля важно выполнить проверку целостности, чтобы убедиться в правильности подключения проводов. Вы можете использовать тестер сетевого кабеля или просто подключить устройства, которые хотите подключить, и проверить, правильно ли установлено соединение.

Правильное обжатие сетевого кабеля важно для обеспечения стабильного и эффективного соединения в сети. Для этого необходимо следовать установленному цветовому стандарту оконцовки кабеля.

В сетевом кабеле категории 5e, 6 или выше используются восемь жил. Эти провода сгруппированы попарно, и каждая пара скручена для минимизации электромагнитных помех.

Наиболее часто используемый стандарт оконцовки сетевых кабелей — T568B. В этом стандарте цвета нитей назначаются следующим образом:

— Пара 1 (бело-оранжевый/оранжевый) – Пара 2 (бело-зеленый/зеленый) — Пара 3 (бело-синий/синий) — Пара 4 (бело-коричневый/коричневый)

При обжиме сетевого кабеля важно соблюдать правильную последовательность цветов. Это достигается путем вставки проводов в разъем RJ45 (разъем, используемый в сетевых кабелях) в правильном порядке. Последовательность цветов для стандарта T568B следующая:

1. Бело-оранжевый 2. Апельсин 3. Бело-зеленый 4. Синий 5. Бело-голубой 6. Верде 7. Бело-коричневый 8. Браун

Важно помнить, что как на стороне разъема RJ45, так и на стороне патч-панели цвета должны совпадать, чтобы обеспечить правильное соединение.

Соблюдение этой последовательности цветов обеспечивает правильное подключение кабелей в сети. Для обеспечения прочного и точного соединения рекомендуется использовать соответствующие инструменты, такие как пробойник или клещи для заделки концов.

Как сделать перекрестный сетевой кабель

Подключить интернет по кабелю и настроить доступ несложно. Но порой возникают ошибки.

Если доступа в сеть нет, это может объясняться следующими причинами.

Если кабель цел и правильно подключен, провайдер утверждает, что на его стороне проблем нет, а после перезагрузки компьютера доступ в интернет все равно отсутствует, следует обратиться в техподдержку и вызвать мастера.

Превосходная надежность и безопасность

В отличие от беспроводных сетей, Ethernet-кабель Elfcam Cat6 обеспечивает более надежное и безопасное подключение к Интернету. Он идеально подходит для сетей, требующих повышенной безопасности и стабильности.

Особенности прокладки интернет-кабеля в квартире

Подключение интернета в квартиру выполняют с помощью специального кабеля «витая пара». Кабель состоит из металлических проводков с изоляцией. Проводки сплетены между собой и защищены пластиковой оболочкой. Витые пары обеспечивают хороший сигнал интернета и защищают потоки данных от помех.

Как спрятать кабель от интернета в квартире? Если вы только начинаете делать ремонт, и заранее знаете, где будет проложен провод, то задача упрощается. Под кабель штробят стены и делают скрытую проводку: под обоями или краской он не заметен. Главное, заранее спроектировать разводку кабеля по комнатам. Особенно когда речь идет о проводном интернете. Определитесь, где будет стоять компьютер, чтобы протянуть кабель именно к этому месту.

Составьте схематический план на бумаге. Обозначьте, откуда будет тянуться провод. Выберите способ прокладки: по полу или по потолку. В первом случае кабель можно спрятать в плинтусах. В современных пластиковых плинтусах предусмотрен специальный кабельный канал для проводов. Монтажный лоток закрывается декоративной панелью, поэтому внешне плинтус смотрится как обычная деталь интерьера.

Решили провести кабель по потолку? Если у вас еще идет ремонт, и вы планируете монтировать натяжные потолки, то этот вариант будет идеальным. Провод не только будет незаметен, но его еще и можно будет протянуть по самой короткой траектории, чтобы сэкономить материал. Главное, закрыть провода гофрированными трубами, — это правило противопожарной безопасности.

Ремонт уже закончен, и смены потолочного покрытия нет в планах? Тогда рассмотрите вариант с прокладкой кабеля в потолочных плинтусах. Так же, как и в напольных, в потолочных плинтусах бывают предусмотрены монтажные лотки, которые закрываются панелями. В месте, где нужно будет протянуть кабель к компьютеру, устанавливают декоративный короб. Пластиковые короба обычно выполняются в светлых оттенках, чтобы не выделяться на фоне настенного покрытия.

Важно! Если у вас Smart-TV, то проведите к телевизору отдельный кабель интернета. В таком случае сигнал будет намного лучше, чем по сети wi-fi (особенно когда на роутере большая нагрузка в виде большого количества устройств).

Как завести кабель в квартиру для беспроводного интернета

Запланировали подключить беспроводной интернет с wi-fi роутером? Тогда прокладка кабеля в квартире осуществляется с учетом расположения маршрутизатора. Важно выбрать такое место, чтобы до всех комнат было примерно одинаковое расстояние: сигнал будет стабильным в любое время суток. Wi-Fi — оптимальное решение для квартир, чьи хозяева уже закончили делать ремонт и в ближайшее время не планируют снимать настенные покрытия и штробить стены. Сигнал интернета будет идти от маршрутизатора. К устройству можно подключить компьютер, ноутбук, смартфоны, умную технику.

Чем больше оборудования планируется подключать к роутеру, тем мощнее и современнее он должен быть. Чтобы не ошибиться с моделью, проконсультируйтесь с менеджером провайдера в момент подачи заявки. Все поставщики телекоммуникационных услуг в Москве готовы завести в квартиру интернет «под ключ»: предоставить роутер в аренду или продать в рассрочку. Если вы выберете такой вариант, то прокладка сетевого кабеля окажется в компетенции монтажников. Специалисты сами заведут провод в квартиру, подключат и настроят роутер, покажут, как им пользоваться. Вам останется найти свою сеть wi-fi на смартфоне или ноутбуке, ввести пароль и начать пользоваться интернетом.

Прокладка интернет-кабеля

Как лучше сделать монтаж интернет-кабеля, чтобы скорость интернета была максимальной? Предлагаем чек-лист для пользователей:

Не забывайте оставлять небольшой запас длины кабеля, чтобы без усилий соединить его с сетевой розеткой или разъемами!

Доверьте прокладку кабеля профессионалам

Самый простой и быстрый способ правильно проложить интернет-кабели в квартире — доверить эту работу профессионалам. Провайдер МТС не только предлагает пользователям большой выбор тарифов с домашним интернетом в Москве, но и оказывает услуги по монтажу кабеля, установке и настройке роутера.

У монтажников МТС большой опыт работы. Они знают, где и как разместить wi-fi роутер, чтобы сигнал интернета был стабильным во всех комнатах. Специалисты спроектируют прокладку проводов таким образом, чтобы расход материала был минимальным. А сам кабель заведут в квартиру так, что технологическое отверстие будет практически незаметно. Мастера не нанесут ущерба ремонту. Они работают быстро и слаженно: подключение интернета занимает 1,5-2 часа.

Домашний интернет МТС работает на скорости до 1 Гбит/с. Подарите себе безграничный доступ к ресурсам сети. Смотрите фильмы, скачивайте игры и музыку, загружайте фото и видео в соцсети. Неважно, сколько времени вы проведете в интернете и сколько файлов скачаете, — трафик безлимитный! Выгодные цены в Москве и большой выбор дополнительных услуг — дополнительные аргументы в пользу провайдера.

Как прокладывать кабели и провода интернета в квартире

Когда пользователь проводит в квартиру проводной интернет, то кабель тянется от распределительного щитка через комнаты к компьютеру или ноутбуку. Если абонент выбрал беспроводной интернет, то кабель подключают к wi-fi роутеру. И в том, и в другом случае по квартире приходится прокладывать кабель. Делать это нужно не только красиво, чтобы провода не портили интерьер, но и аккуратно. Одно неверное движение, и произойдет залом — как следствие, сигнал интернета будет некачественным. Расскажем, как проводят интернет в квартиру в Москве профессионалы, и на что обратить внимание при прокладке кабеля.

Оранжевый цвет оболочки. FR

В аббревиатуре для обозначения оболочки витой пары можно встретить вариант FR, который расшифровывается как Flame retardant – «не поддерживает горение». То есть при пожаре такой кабель загорится, но сразу потухнет, как только потушат открытый огонь. Кабель FRLS (фрлс), как мы уже знаем, является еще и малодымным. Обычно такие оболочки бывают оранжевого или красного цвета.

Выбор протокола соединения

Эта информация обычно указывается в договоре с интернет-провайдером. Уточнить ее можно в техподдержке или на сайте провайдера.

Статический или динамический IP

Откроется окно, в нем надо кликнуть на нужный адаптер правой кнопкой мышки. После этого перейдите в «Свойства».

Далее найдите «IP версии 4 (TCP/IPv4)». Откройте окно двойным кликом на левую кнопку мыши и введите данные от провайдера.

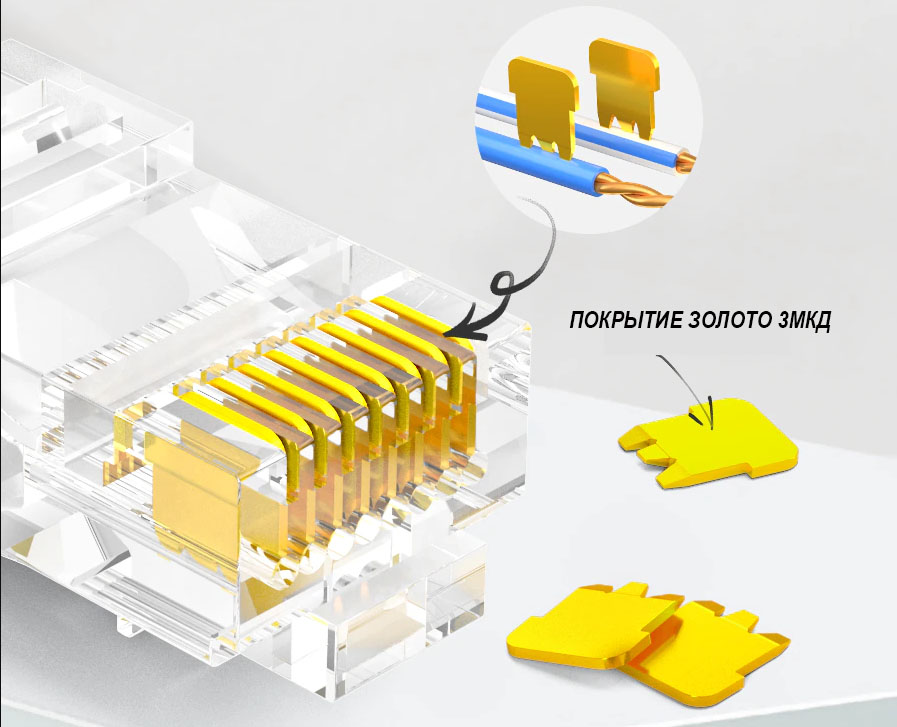

Устройство коннектора и гнезда

Корпус RJ коннектора выполнен из пластика, внутри у него находятся ножи-контакты, которые имеют напыление, чаще всего золотое. В компьютерных сетях, где применяется витая пара из 4-х жил, задействуется разъем RJ-45. Он маркируется обозначением «8p8c». Число контактов данного разъема зависят от вида используемого кабеля. Для соединения экранированного кабеля применяются экранированные коннекторы. У последних кожух выполнен из металла, он соединяется непосредственно с экраном кабеля. Экранированные коннекторы применяются лишь с экранированным оборудованием.

Распиновка кабелей UTP

Чтобы понять, как идентифицировать перекрестный кабель UTP, важно знать распиновку кабелей UTP. Кабель UTP состоит из восьми проводов, которые объединены в витые пары. Эти пары пронумерованы от 1 до 4. В прямом кабеле пары подключаются последовательно на обоих концах кабеля, то есть пара 1 соединяется с парой 1, пара 2 с парой 2 и так далее. В перекрестном кабеле пары перекрещиваются, то есть пара 1 соединяется с парой 3, а пара 2 соединяется с парой 4.

Настройка подключения к компьютеру или ноутбуку

Так как наиболее распространенной технологией кабельного доступа является Ethernet, то о ней и будем говорить. Вы можете:

В обоих случаях нужно настраивать одни и те же параметры.

Обратите внимание, что порты роутера окрашены в разные цвета. Желтый порт предназначен для кабеля провайдера, синие разъемы — для проводов, соединяющих роутер с компьютерами, телевизорами и другими устройствами.

В разных версиях Windows детали настройки могут различаться. В Windows 10 необходимые параметры вы найдете так:

Дополнительная информация

Длина (М) 80м, 35м, 40м, 50м, 60м, 70м, 100м

Прочная и долговечная конструкция

Разъемы RJ45 с позолоченными контактами и рельефными чехлами устойчивы к коррозии и обеспечивают надежное и долговечное соединение. Конструкция медных кабелей Ethernet без зацепок сводит к минимуму риск повреждения и износа.

Фиолетовый цвет оболочки. LSZH

Для групповой прокладки внутри помещений, где возможно массовое скопление людей, применяются кабели с оболочкой LSZH (фиолетового или оранжевого цвета). Расшифровка маркировки звучит как Low Smoke Zero Halogen – малодымные, без галогенов.

При воздействии огня такая оболочка выделяет небольшое количество дыма и почти не выделяет вредных галогенов. Поэтому витую пару LSZH рекомендуется прокладывать в торговых центрах, кинотеатрах и других общественных местах, где она поможет защитить посетителей от отравления в случае пожара.

RJ45 – это не одно и тоже

Стандарт стандартом, а разновидности все-таки имеются. Для начала стоит раскрыть распространенный миф – 8p8c и RJ45 – это не одно и тоже. Хотя в магазинах их до сих пор ошибочно называют разъемом RJ45 5e 8p8c (5е означает пропускную мощность до 1000 мб). Визуально они похожи и 8p8c также способен обжимать четыре витых пары, но его пропускная способность ограничена 10 мб/с, что характерно для стандарта Internet.

Но мы сегодня пользуемся стандартом Fast Internet и средняя температура по больнице около 80 мб/с, поэтому артикулом 8p8c сегодня только обозначают возможность обжимки 4 витых пар. Также разъем ethernet RJ45 будет использоваться для Gigabit Internet, так как число витых пар там также останется в пределах четырех, но вместо 5е, там будут использовать 6е и более.

Ножи

Чтобы купить правильный коннектор нужно знать, какой тип кабеля будет заводиться. Под разный тип применяют разные ножи – прямые и смещенные. Последний используется для кабелей с одинарными жилами. Прямые ножи хороши для обжатия наборных жил. Неправильно подобранные ножи будут плохо зажимать витые пары, из-за чего будет страдать контакт и, соответственно, скорость передачи данных.

Напыление

Также, если посмотреть на предлагаемые сегодня RJ45 можно заметить, что цена на них может значительно отличаться. Кроме оригинальных и непонятно где штампованных клипс, большую роль в ценообразовании влияет золотое напыление на ножах и контактных площадках. Чем оно толще, тем изначально лучше скорость передачи. Со временем покрытие истончается и коннектор меняется. Правда для обычного пользователя это неактуально, срок службы исчисляется десятилетиями.

Экранировка

В условиях внешних помех, электромагнитных полей и электрических токов приходится применять экранированные кабеля. Для них предусмотрены экранируемые клипсы, а стоят они не сильно дороже. Часто используют обычные коннекторы, но дополнительно защищенные прорезиненными «чехлами». В остальных случаях изнутри клипса обернута фольгой.

Зачем нужна оболочка? А можно без неё?

Нельзя. Внешняя оболочка защищает сплетение проводников от холода и жары, воды и (иногда) пламени, а также от чересчур сильного физического воздействия.

Чем подключение к интернету через кабель отличается от соединения по Wi-Fi

Основное отличие от Wi-Fi в том, что для проводного подключения по технологии Ethernet вам не потребуется роутер. Кабель вставляется в разъем LAN (RJ-45) компьютера или другого устройства. Роутер при этом будет нужен, только если вы хотите раздавать интернет по Wi-Fi или подключить кабелем еще один компьютер, смарт-телевизор или что-нибудь еще.

Важное преимущество кабельного подключения — стабильное соединение. Сигнал Wi-Fi ослабевает на расстоянии от роутера, особенно если между ним и смартфоном или ноутбуком — толстая стена. При проводном подключении скорость и качество сигнала остаются неизменными.

Еще один плюс кабеля — высокий уровень безопасности. Для того чтобы проникнуть в проводную сеть, надо подключиться к ней физически.
